液壓油過濾器

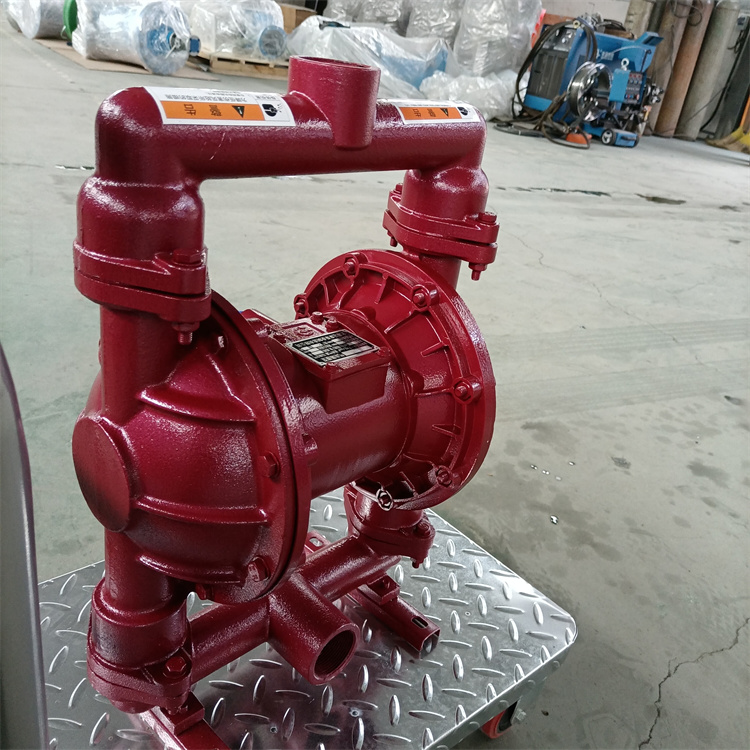

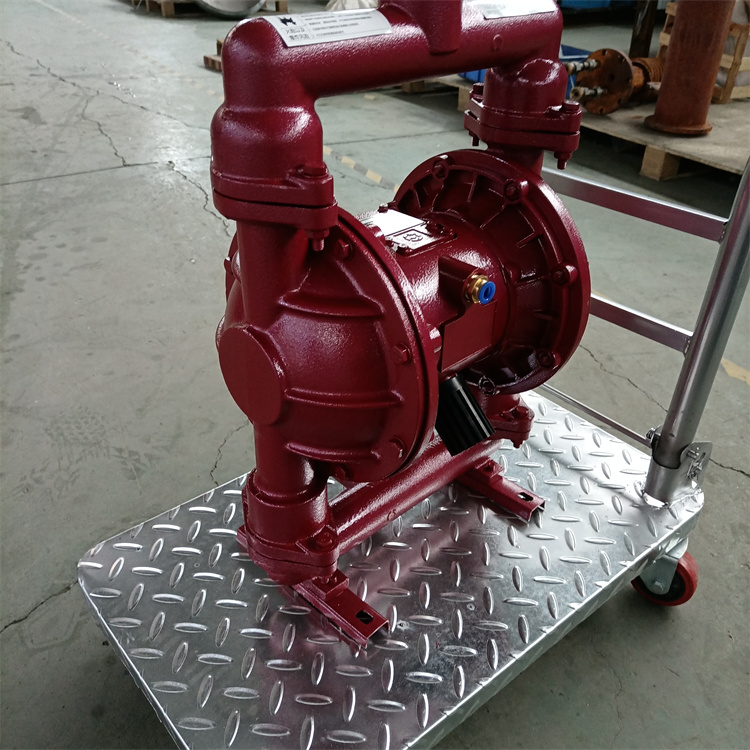

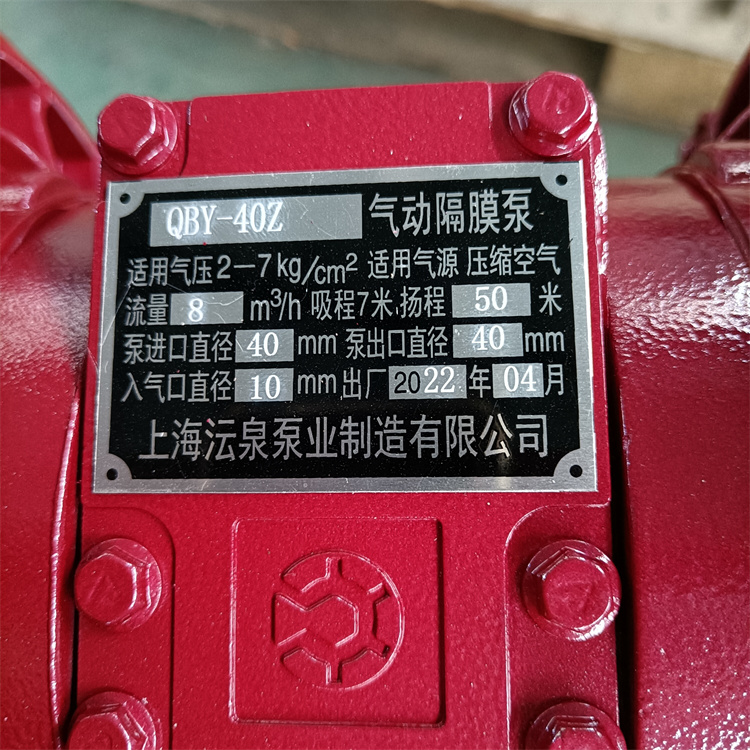

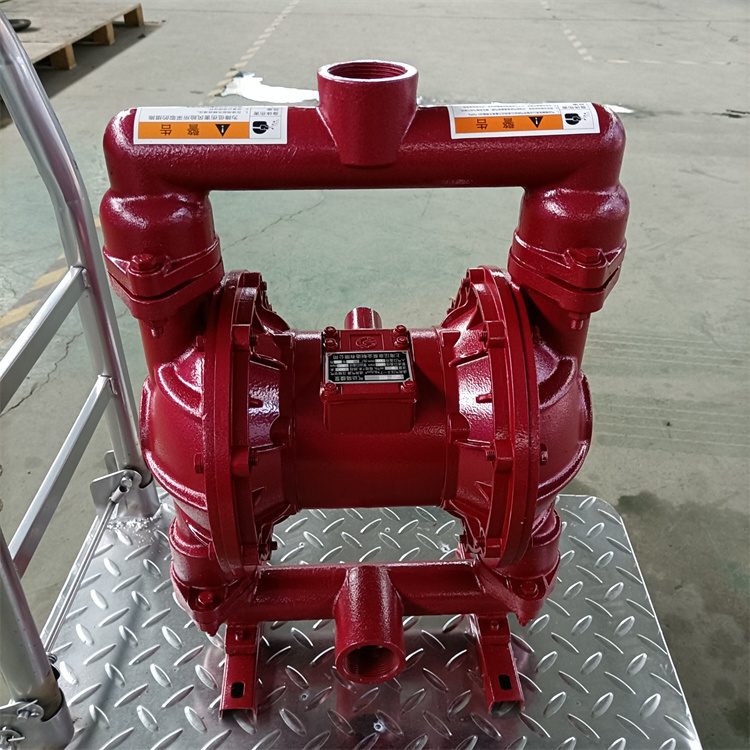

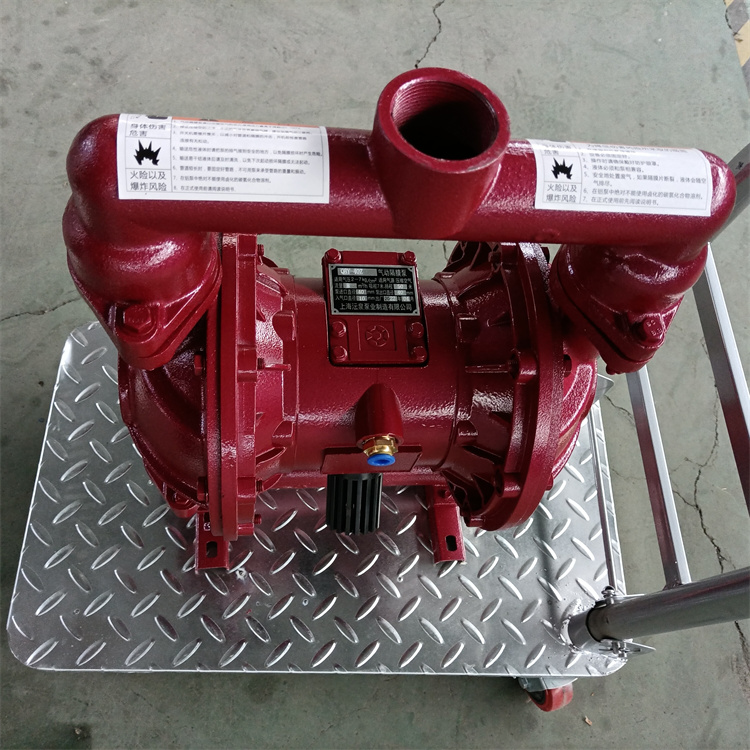

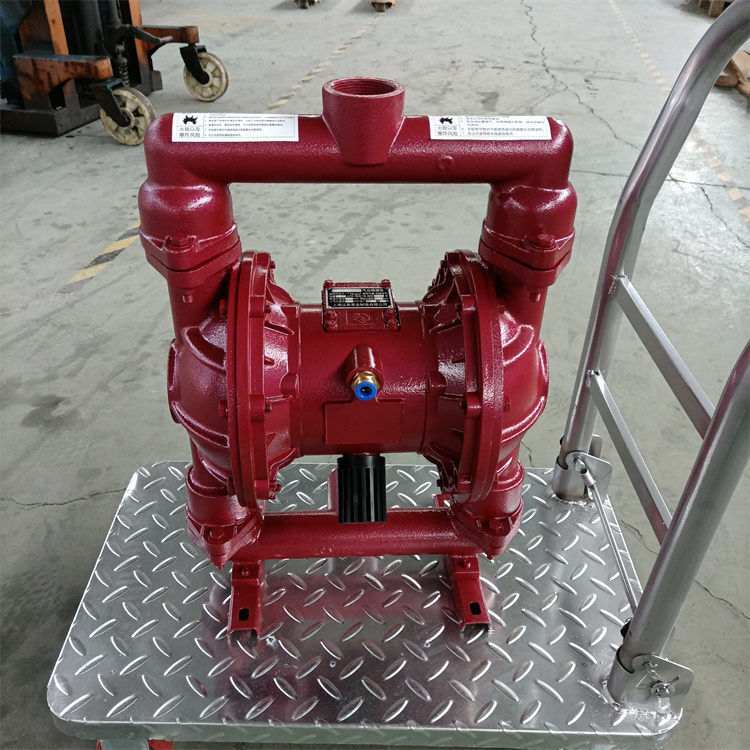

QBY-40Z 氣動隔膜泵

發布時間：2022-08-24 16:30:18 來源：未知

一、性能簡介

QBY型氣動隔膜泵是我公司面市的第一代氣動隔膜泵，采用壓縮空氣為動力源，適用于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體的輸送。

QBY型氣動隔膜泵能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的功能。

二、產品特點

1、不需灌引水，清水吸程可達7M，揚程達50M，出口壓力≥6kgf/cm2。

2、流動寬蔽，通過性能好，允許通過大顆粒，直徑達10mm，抽送泥漿、雜質時，對泵磨損甚微。

3、揚程、流量可通過氣閥開度實現調節。（氣壓調節在1-7kg/cm2之間)。

4、該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不易向外泄漏。

所以抽送有毒，易揮發或腐蝕性介質時，不易造成環境污染和危害人身安全。

5、不必用電，在易燃、易爆場所使用安全可靠。

6、可以浸沒在介質中工作。

7、使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地無介質運行或突然停機，泵也不會因此而損壞。

8、結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。

9、可輸送較粘的液體。(粘度在1萬厘泊以下）

10、本泵無須用油潤滑，即使空轉，對泵也無影響。這是該泵一大特點。

三、產品用途

1、化工業：酸、堿、溶劑、懸浮物、分散體系等；
2、石化業：原油、稠油、油脂、泥漿、污泥等；
3、涂料業：樹脂、溶劑、著色劑、油漆等；
4、紡織業：染料化學品、樹脂、膠等；
5、陶瓷業：泥漿、瓷漿、石灰漿、陶土漿等；
6、飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等；
7、水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等；
8、造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等；
9、日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑等；
10、食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血等；
11、電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液等；
12、冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等；
13、醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液；
14、建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等；
15、汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆等；
16、采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油等；
17、家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑等。

四、使用條件

1.介質溫度≤100℃

2.動力源為潔凈的壓縮空氣，進氣壓力4-7bar

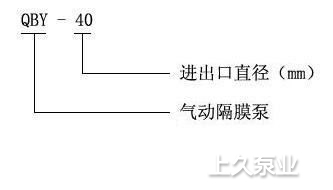

五、型號意義：

六、性能參數

型號 Type	流量 Flow (m³/h)	揚程 Head (m)	出口壓力 Discharge Pressure (bar)	吸程 Sucked Lift (m)	允許通過顆粒直徑 Max Grain Diameter (mm)	空氣消耗量 Max Air Consumption (m³/min)	供氣壓力 Max Air Pressure (bar)	進出口尺寸 Inlet and Outlet
型號 Type	流量 Flow (m³/h)	揚程 Head (m)	出口壓力 Discharge Pressure (bar)	吸程 Sucked Lift (m)	允許通過顆粒直徑 Max Grain Diameter (mm)	空氣消耗量 Max Air Consumption (m³/min)	供氣壓力 Max Air Pressure (bar)	絲扣 Threaded	法蘭 Flanged
QBY-10	0~0.8	0~50	6	≤5	≤1	≤0.3	≤7	3/8"
QBY-15	0~1	0~50	6	≤5	≤1	≤0.3	≤7	1/2"
QBY-25	0~2.4	0~50	6	≤5	≤2.5	≤0.6	≤7	1"
QBY-40	0~8	0~50	6	≤5	≤4.5	≤0.6	≤7	1¹/2"
QBY-50	0~12	0~50	6	≤5	≤8	≤0.9	≤7		50
QBY-65	0~16	0~50	6	≤5	≤8	≤0.9	≤7		65
QBY-80	0~24	0~50	6	≤5	≤10	≤1.5	≤7		80
QBY-100	0~30	0~50	6	≤5	≤10	≤1.5	≤7		100
單位換算：1L/min=0.06m³/h \| 1bar=1kgf/cm²=0.1MPa \| 注：以上性能參數為清水測試參數

七、可選材質（注:★有 ∕ --無）

型號

可選泵體材質

Available Material of Pump Body

可選隔膜材質

Available Material of Diaphragm

鑄鐵

Cast Iron

鑄鋼

Cast

Steel

鋁

合金

AL Alloy

增強

聚丙烯

RPP

偏二氟乙烯

PVDF

不銹鋼

Stainless

Steel

襯膠

Rubber

Lining

襯氟

Fluorin

Lining

丁腈

橡膠

NBR

氯丁

橡膠

Neoprene

聚四氟乙烯

PTFE

聚全氟乙烯

FEP

QBY-10

★

QBY-15

★

QBY-25

★

QBY-40

★

QBY-50

★

QBY-65

★

QBY-80

★

QBY-100

★

八、幾種隔膜材料特性
（O為使用壽命較長，△為使用壽命一般，×為不可用）

隔膜品種介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	O	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	O	O	△	△
無水氨	△	△	△	△
稀硝酸	×	×	O	△
稀硫酸	△	△	△	△
稀鹽酸	×	O	△

九、使用注意事項

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

十、氣動隔膜泵應用實例

1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。

2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。

4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。

5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。

6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄潰水。

7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
