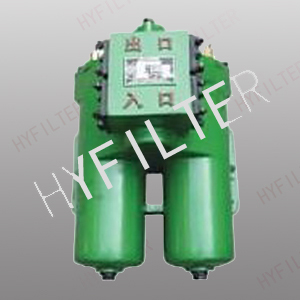

SPL、DPL型網片式濾油器
一、概 述
SPL、DPL型網片式濾油器適用于各種型號的船用和陸用柴油機的潤滑油、燃油和其他潤滑系統的過濾以及應用于石油、電力、化工等行業。
網片式油濾器分為SPL雙筒系列和DPL單筒系列，該產品運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。
二、技術參數
|
型 號 |
公稱通徑 |
額定流量 |
濾片尺寸mm |
||
|
雙筒系列 |
單筒系列 |
內 徑 |
外 徑 |
||
|
SPL15 |
- |
15 |
2 |
20 |
40 |
|
SPL25 |
DPL25 |
25 |
5 |
30 |
65 |
|
SPL32 |
- |
32 |
8 |
||
|
SPL40 |
DPL40 |
40 |
12 |
45 |
90 |
|
SPL50 |
- |
50 |
20 |
60 |
125 |
|
SPL65 |
DPL65 |
65 |
30 |
||
|
DPL80 |
80 |
50 |
70 |
155 |
|
|
SPL100 |
- |
- |
80 |
||
|
SPL125 |
- |
125 |
120 |
90 |
175 |
|
SPL150 |
DPL150 |
150 |
180 |
||
|
SPL200 |
DPL200 |
200 |
320 |
||
注：① 最高工作溫度不大于95℃; ② 最高工作壓力不大于0.8MPa;
③ 濾芯清洗壓降不大于0.15MPa; ④ 根據用戶使用場合, 有不銹鋼殼體。
三、外形尺寸
◆ SPL網片式油濾器外形尺寸
|
公稱 |
安裝 |
外 形 尺 寸 |
拆裝濾 |
管 路 連 接 尺 寸 |
|||||||||||||||||||
|
螺紋 |
法 蘭 連 接 |
||||||||||||||||||||||
|
DN |
C |
H |
B |
L |
H1 |
DW |
D |
D1 |
n |
d |
|||||||||||||
|
15 |
C |
328 |
180 |
196 |
260 |
M30×2 |
- |
- |
- |
- |
|||||||||||||
|
25 |
D |
315 |
232 |
230 |
270 |
- |
- |
- |
- |
- |
|||||||||||||
|
C |
207 |
260 |
|||||||||||||||||||||
|
32 |
C |
380 |
207 |
260 |
330 |
- |
60×60 |
44×44 |
4 |
9 |
|||||||||||||
|
40 |
C |
462 |
261 |
314 |
385 |
- |
66×66 |
45×45 |
4 |
9 |
|||||||||||||
|
50 |
X |
447 |
425 |
410 |
435 |
- |
86×86 |
64×64 |
4 |
11 |
|||||||||||||
|
C |
400 |
||||||||||||||||||||||
|
65 |
X |
590 |
450 |
460 |
535 |
- |
100×100 |
75×75 |
4 |
11 |
|||||||||||||
|
C |
420 |
||||||||||||||||||||||
|
80 |
X |
775 |
525 |
492 |
685 |
- |
116×116 |
92×92 |
4 |
13 |
|||||||||||||
|
100 |
X |
800 |
825 |
565 |
685 |
- |
190 |
158 |
8 |
15 |
|||||||||||||
|
125 |
X |
855 |
910 |
605 |
760 |
- |
215 |
183 |
10 |
15 |
|||||||||||||
|
150 |
X |
890 |
1000 |
990 |
790 |
- |
240 |
208 |
12 |
15 |
|||||||||||||
|
200 |
X |
1065 |
1155 |
1180 |
945 |
- |
310 |
273 |
12 |
17 |
|||||||||||||
|
|
安裝 |
管 路 連 接 尺 寸 |
基 座 安 裝 尺 寸 |
||||||||||||||||||||
|
DN |
C |
h |
h1 |
H2 |
B1 |
C |
L3 |
L1 |
L2 |
b |
R |
n |
d1 |
||||||||||
|
15 |
C |
55 |
178 |
301 |
155 |
- |
88 |
80 |
12 |
16 |
4 |
12 |
|||||||||||
|
25 |
D |
65 |
198 |
298 |
185 |
30 |
90 |
156 |
- |
12 |
15 |
2 |
15 |
||||||||||
|
C |
143 |
175 |
- |
230 |
100 |
4 |
|||||||||||||||||
|
32 |
C |
65 |
183 |
333 |
175 |
- |
90 |
230 |
100 |
12 |
15 |
4 |
15 |
||||||||||
|
40 |
C |
70 |
138 |
368 |
224 |
- |
110 |
274 |
130 |
15 |
20 |
4 |
17 |
||||||||||
|
50 |
X |
90 |
- |
422 |
356 |
220 |
140 |
260 |
210 |
18 |
25 |
4 |
19 |
||||||||||
|
C |
190 |
412 |
- |
350 |
130 |
||||||||||||||||||
|
65 |
X |
105 |
- |
527 |
371 |
356 |
160 |
260 |
210 |
18 |
25 |
4 |
19 |
||||||||||
|
C |
255 |
517 |
- |
350 |
150 |
||||||||||||||||||
|
80 |
X |
124 |
- |
640 |
476 |
433 |
190 |
350 |
270 |
20 |
25 |
4 |
21 |
||||||||||
|
100 |
X |
200 |
- |
640 |
603 |
300 |
500 |
330 |
20 |
32 |
4 |
21 |
|||||||||||
|
125 |
X |
225 |
- |
722 |
737 |
387 |
350 |
540 |
370 |
20 |
32 |
4 |
21 |
||||||||||
|
150 |
X |
250 |
- |
760 |
825 |
380 |
400 |
750 |
460 |
30 |
32 |
4 |
21 |
||||||||||
