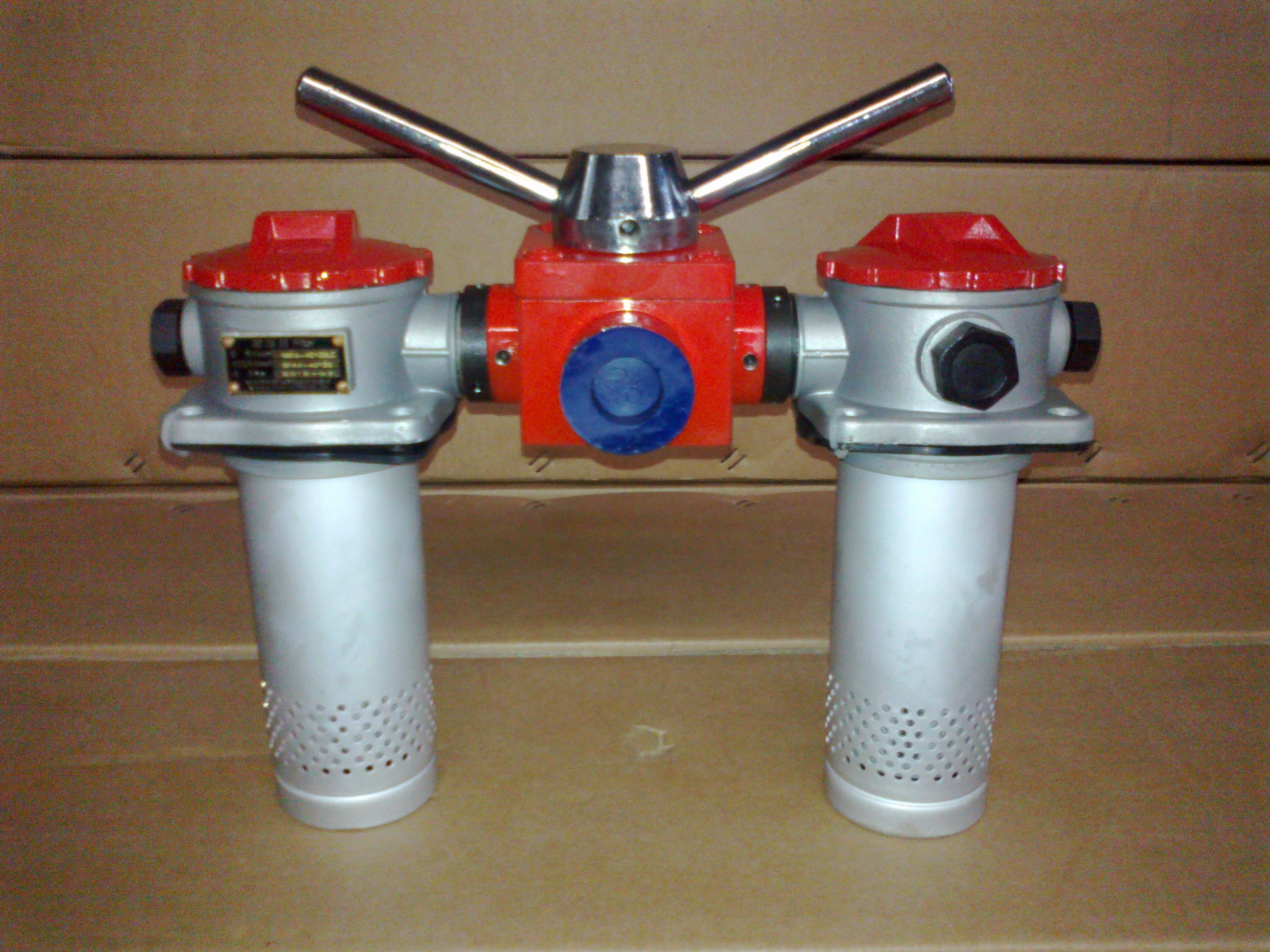

該過濾器是由兩只單筒過濾器、換向閥、旁通閥、發訊器、擴散器等組成。它被安裝在油箱頂部，可在系統不停機的情況下更換濾芯，適用于連續工作的液壓系統回油精過濾，用來濾除液壓系統中諸元件磨損產生的金屬粉末以及密封件的橡膠雜質等，使流回油箱的油液保持清潔，以利于系統中的油液循環使用。
當一只過濾器的濾芯堵塞致使進出口壓差為0.35MPa時，旁通閥自動開始工作，從而保護濾芯及系統正常工作，但擁護應盡快更換濾芯。因設計采用了直回濾油，從而更換濾芯或向油箱加油變得非常方便，只需旋開過濾器即可更換濾芯或向油箱加油，每個濾頭設有2只M18X1.5油口，可在任何一處安裝發訊器。
擴散器設置在回油筒地步，能使回油的介質平穩的流入油箱內，不易產生氣泡，減少了空氣的重新進入，并減弱已沉積污染無的騷動。 濾芯采用新型化纖過濾材料、具有過濾度高、通油能力大、原始?jí)毫p失小、納污量等優點，其有過濾精度以絕對過濾精度標定，過濾比β3.5、10、20>100，過濾效率n≥99%，符合ISO標準。
| 型號 | 公稱流量 | 過濾精度 | 通徑 | 公稱壓力 | 壓力損失 | 發訊裝置 | 重量 | 連接方式 | 濾芯型號 | |
| SRFA-25X*L-C/Y | 25 |
1 3 5 10 20 30 |
20 |
1.6mpa |
0.08-0.35 |
12 24 36 220 |
2.5 2 1.5 0.25 |
螺紋 |
SFAX-25X* | |
| SRFA-40X*L-C/Y | 40 | 20 | SFAX-40X | |||||||
| SRFA-63X*L-C/Y | 63 | 32 | SFAX-63X | |||||||
| SRFA-100X*L-C/Y | 100 | 32 | SFAX-100X | |||||||
| SRFA-160X*L-C/Y | 160 | 50 |
法蘭 |
SFAX-160X | ||||||
| SRFA-250X*L-C/Y | 250 | 50 | SFAX-250X | |||||||
| SRFA-400X*L-C/Y | 400 | 65 | SFAX-400X | |||||||
| SRFA-630X*L-C/Y | 630 | 90 | SFAX-630X | |||||||
| SRFA-800X*L-C/Y | 800 | 90 | SFAX-800X | |||||||
| SRFA-1000X*L-C/Y | 1000 | 90 | SFAX-1000 | |||||||
